BIM기반 골조 견적(물량산출)의 특장점

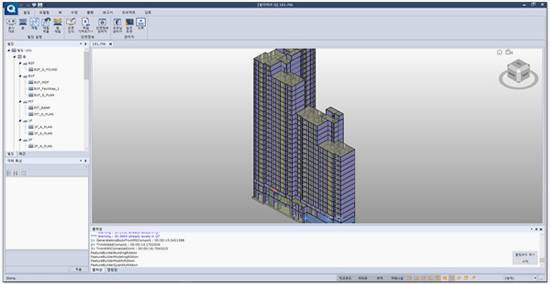

  • 평면도/일람표 자동인식, 철근 자동배근 등 모델링 시간 단축 및 시각적 확인
  • 철근의 이음,정착 등을 고려한 수량산출 (산출근거 포함)
  • 철근,콘크리트,거푸집 물량 산출서 제공
  • 수주지원(약2일)부터 본실행(약3주)등 다양한 프로젝트 단계에서 활용
  • 시각적 확인 등을 통하여 누락, 오입력 등 오류 최소화, 오류 발생 시 쉽게 확인
  • 2D 산출 대비 철근 물량 약 7% 절감효과 (D사 20개 프로젝트 적용 결과)

주요특장점

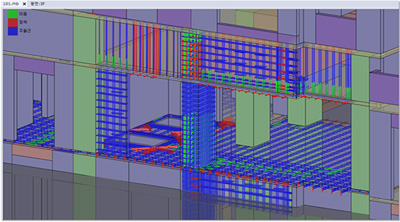

철근배근 자동화 철근 배근을 자동으로 모델링 지원 및 직경별/재질별 배근확인 가능

  • 이음/정착길이 및 배근 템플릿이 반영 된
    철근 자동모델링 지원

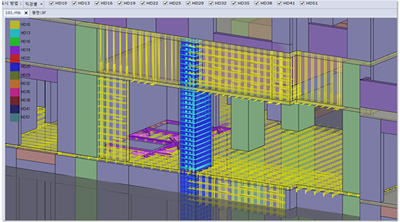

  • 직경별 철근 배근 확인

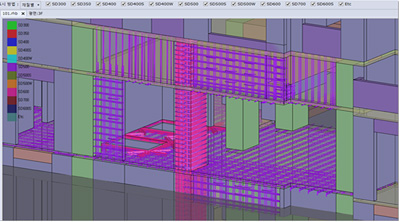

  • 재질별 철근 배근 확인

견적 단계별 모델링 견적 단계별로 모델링 범위 및 기간 등에 따라 서비스 지원
구분 수주지원 단계 견적실행 단계 본실행 단계
모델 범위 주동, 지하주차장 주동, 지하주차장, 근생 및 부대시설 주동, 지하주차장, 근생 및 부대시설
주동 기초 + 슬래브 및 보 + 벽체 및 기둥 (기준층 복사) 도면대로 반영(옥탑, 필로티, 계단 등) 세부단자 및 철근 모델링 반영
지하주차장 기초 + 수평재 + 수직재 도면대로 반영(계단, 단차 등) 세부단자 및 철근 모델링 반영
단계 및 반영도면 수주단계 (기본평면도) 실시단계 (실시도면) 본실행 (실시도면)
철근 모델링 X X ○
예상소요시간(3인 작업기준) 약 1 ~ 2일 약 7일 약 15일
모델링상세 LOD 100 LOD 200 LOD 300

결과물

  • 최종 작업 모델

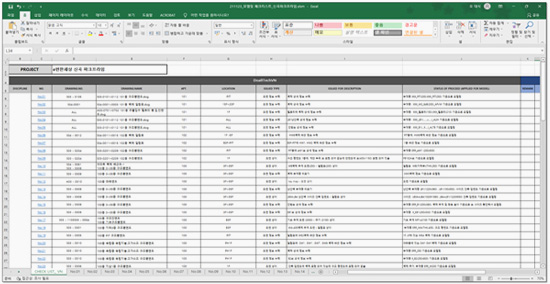

  • 체크리스트 (도면오류 등)

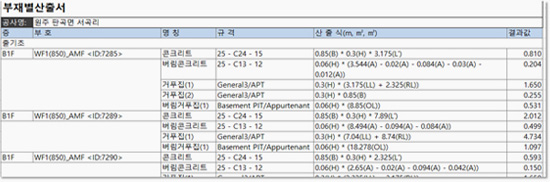

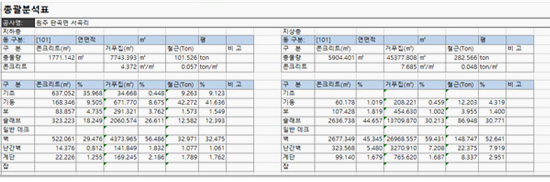

  • 물량산출서 (종합/층별/동별/위치별 등)

  • 물량 산출 산식
